Product Number:
H-F5CLB
Category:
5MM
Product Series:
Single Color Round
Parameter:
Blue
Package/Case:
5MM Edges
Certification Status:
SGS/VDE
Pdf Download
Note:
Water Clear
  • Detailed introduction
H-F5CLB

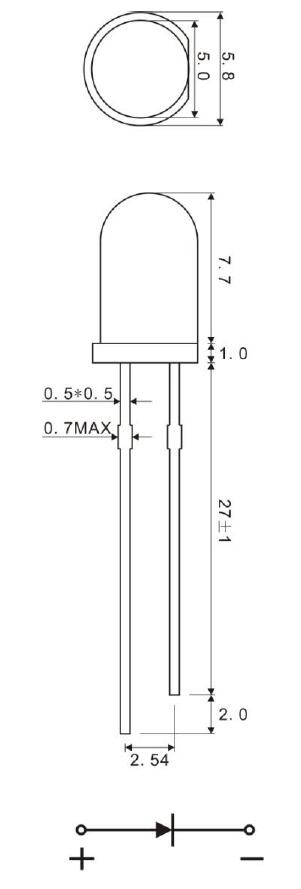

一、外形图 Outline dimensions


单位

Unit

公差

Tolerance

芯片材质

Die material

胶体颜色

Lens color

发光颜色

Emitting color

mm

±0.2mm

InGaN

Water Clear

Blue

二、光电参数 Photo electricity Parameter

(环境温度 Ambient temperature25℃ 相对湿度 HumidityRH 60%


项目

Item

符号

Symbol

测试条件

Test condition

最小值

Min

典型值

Type

最大值

Max

单位

Unit

反向电流

Reverse Current


IR


VR=5V


/


/


10

μA

正向电压

Forward Voltage


VF


IF=20mA

2.6


/


3.4


V

发光强度

Luminous Intensity


IV


3000


4500


/


mcd

主波长

Dominant Wavelength

λd


465


/


475


nm

半光强角

Viewing Angle

2θ1/2

/

30

/

deg


备注:亮度测试公差±15%,波长测试公差±1nm,正向电压测试公差±0.1V

Remark: The tolerance of intensity ±15%, the tolerance of wavelength ±1nm, the tolerance of forwards voltage± 0.1V.Only reference for above when testing.


三、极限参数 Absolute Maximum Rating

(环境温度 Ambient temperature25℃ 相对湿度 HumidityRH 60%


项目

Item

符号

Symbol

数值

Value

单位

Unit

备注

Remark

正向电流

Forward Current

IF

25

mA

峰值正向电流*

Peak Forward Current*

IFP

50

mA

功耗

Power Dissipation


PD


100


mW

工作环境温度

Operation Temperature


Topr


-40 to +85

贮藏温度

Storage Temperature


Tstg


-40 to +85

焊接温度

Soldering Temperature


Tsol

260±5


Less than 5 Second

*注:脉冲宽度≤0.1ms,占空比≤1/10 *Note: pulse Width0.1ms,Duty1/10
