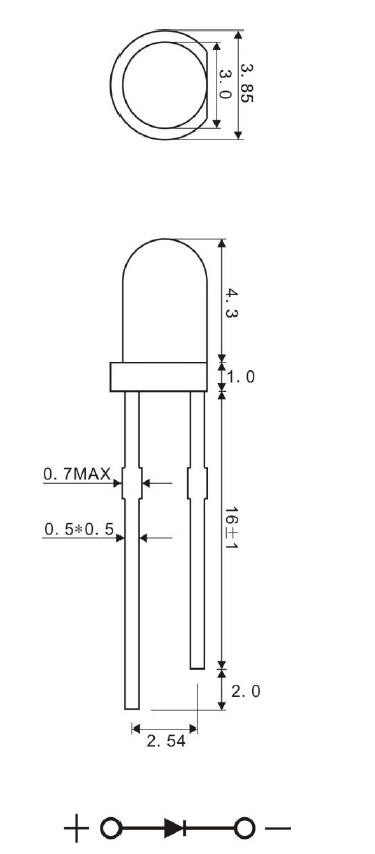

一、外形图 Outline dimensions:
单位 Unit |
公差 Tolerance |
芯片材质 Die material |
胶体颜色 Lens color |
发光颜色 Emitting color |
mm |
±0.2mm |
AlGaInP |
Water Clear |
Yellow |
二、光电参数 Photo electricity Parameter
(环境温度 Ambient temperature:25℃ 相对湿度 Humidity:RH 60%)
项目 Item |
符号 Symbol |
测试条件 Test condition |
最小值 Min |
典型值 Type |
最大值 Max |
单位 Unit |
反向电流 Reverse Current |
IR |
VR=5V |
/ |
/ |
10 |
μA |
正向电压 Forward Voltage |
VF |
IF=20mA |
1.8 |
/ |
2.4 |
V |
发光强度 Luminous Intensity |
IV |
400 |
800 |
/ |
mcd |
|
主波长 Dominant Wavelength |
λd |
585 |
/ |
595 |
nm |
|
半光强角 Viewing Angle |
2θ1/2 |
/ |
30 |
/ |
deg |
备注:亮度测试公差±15%,波长测试公差±1nm,正向电压测试公差±0.1V
Remark: The tolerance of intensity ±15%, the tolerance of wavelength ±1nm, the tolerance of forwards voltage± 0.1V.Only reference for above when testing.
三、极限参数 Absolute Maximum Rating
(环境温度 Ambient temperature:25℃ 相对湿度 Humidity:RH 60%)
项目 Item |
符号 Symbol |
数值 Value |
单位 Unit |
备注 Remark |
正向电流 Forward Current |
IF |
25 |
mA |
|
峰值正向电流* Peak Forward Current* |
IFP |
50 |
mA |
|
功耗 Power Dissipation |
PD |
75 |
mW |
|
工作环境温度 Operation Temperature |
Topr |
-40 to +85 |
℃ |
|
贮藏温度 Storage Temperature |
Tstg |
-40 to +85 |
℃ |
|
焊接温度 Soldering Temperature |
Tsol |
260±5℃ |
℃ |
Less than 5 Second |
*注:脉冲宽度≤0.1ms,占空比≤1/10 *Note: pulse Width≤0.1ms,Duty≤1/10
