Product Number:
H-F5DFO2T
Category:
5MM
Product Series:
Single Color Round
Parameter:
Orange
Package/Case:
5MM Edges
Certification Status:
SGS/VDE
Pdf Download
Note:
Colored Diffused
  • Detailed introduction
H-F5DFO2T

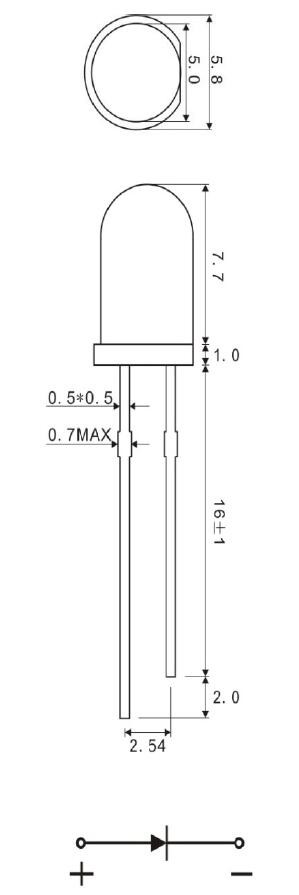

一、外形圖 Outline dimensions


單位 Unit

公差 Tolerance

芯片材質 Die material

膠體顏色 Lens color

發光顏色 Emitting color

mm

±0.2mm

AlGaInP

Orange diffused

Orange

二、光電參數 Photo electricity Parameter

(環境溫度 Ambient temperature:25℃ 濕度humidity:RH60%)



項目

Item


符號

Symbol


測試條件

Testcondition


最小值

Min


典型值

Type


最大值

Max


單位

Unit

正向電壓

Forward voltage


VF


IF=20mA


1.8


/


2.4


V

反向電流

Reverse current

IR

VR=5V

/

/

10

μA

發光強度

Luminous intensity


IV


IF=20mA


300


700


/


mcd

主波長

Dominant wavelength


λd


IF=20mA


600


/


605


nm

半光強角

Viewing Angle


2θ1/2


IF=20mA


/


30


/


deg.


備註:亮度測試公差±15%、波長測試公差±1nm、正向電壓測試公差±0.05V

RemarkThe tolerance of intensity:±15%, The tolerance of wave length:±1nm,The tolerance of forwards voltage: ±0.05V. Only reference for above data when testing.


三、極限參數 Absolute Maximum Rating

(環境溫度 Ambient temperature25℃ 濕度 HumidityRH60%


項 目

Item

符號

Symbol

數值

Value

單位

Unit

备注

Remark

正向電流

Forward Current

IF

25

mA

---

散耗功率

Power Dissipation


Pd


100


mw


---

工作環境溫度 Operation

temperature

Topr

-40to+85

---

貯藏溫度

Storage temperature

Tstg

-40to+100

---

焊接溫度

Soldering temperature


Tsol


260±5



Less than 5 Second
