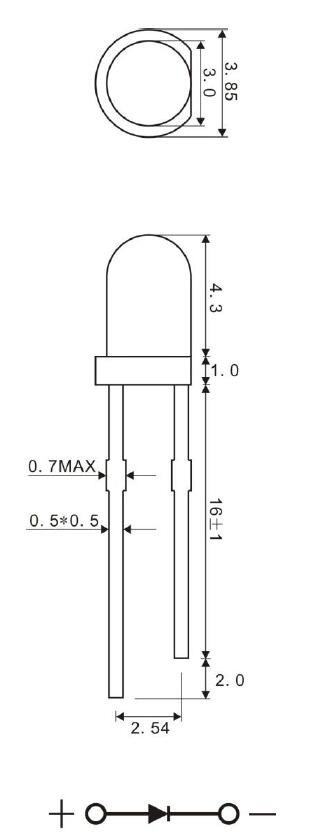

一、外形圖 Outline dimensions：
|
單位 Unit |
公差 Tolerance |
芯片材質 Die material |
膠體顏色 Lens color |
發光顏色 Emitting color |
|
mm |
±0.2mm |
AlGaInP |
White Diffused |
Orange |
二、光電參數 Photo electricity Parameter
（環境溫度 Ambient temperature：25℃ 濕度humidity：RH60%）
|
項目 Item |
符號 Symbol |
測試條件 Testcondition |
最小值 Min |
典型值 Type |
最大值 Max |
單位 Unit |
|
正向電壓 Forward voltage |
VF |
IF=20mA |
1.8 |
/ |
2.4 |
V |
|
反向電流 Reverse current |
IR |
VR=5V |
/ |
/ |
10 |
μA |
|
發光強度 Luminous intensity |
IV |
IF=20mA |
280 |
500 |
/ |
mcd |
|
主波長 Dominant wavelength |
λd |
IF=20mA |
600 |
/ |
605 |
nm |
|
半光強角 Viewing Angle |
2θ1/2 |
IF=20mA |
/ |
30 |
/ |
deg. |
備註：亮度測試公差±15%、波長測試公差±1nm、正向電壓測試公差±0.05V
Remark：The tolerance of intensity:±15%, The tolerance of wave length:±1nm,The tolerance of forwards voltage: ±0.05V. Only reference for above data when testing.
三、極限參數 Absolute Maximum Rating
（環境溫度 Ambient temperature：25℃ 濕度 Humidity：RH60%）
|
項 目 Item |
符號 Symbol |
數值 Value |
單位 Unit |
备注 Remark |
|
正向電流 Forward Current |
IF |
25 |
mA |
--- |
|
散耗功率 Power Dissipation |
Pd |
100 |
mw |
--- |
|
工作環境溫度 Operation temperature |
Topr |
-40to+85 |
℃ |
--- |
|
貯藏溫度 Storage temperature |
Tstg |
-40to+100 |
℃ |
--- |
|
焊接溫度 Soldering temperature |
Tsol |
260±5 |
℃ |
Less than 5 Second |
