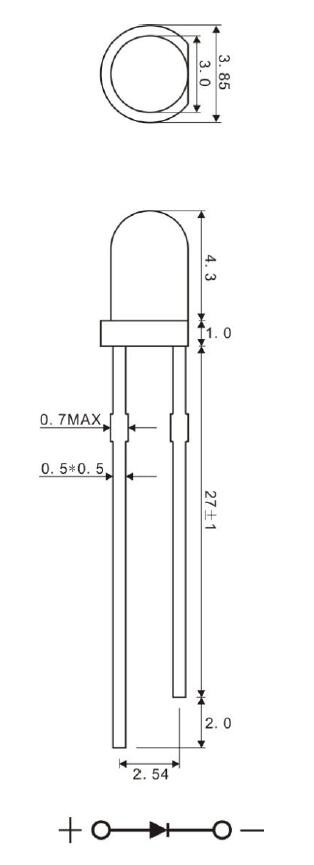

一、外形图 Outline dimensions：
|
单位 Unit |
公差 Tolerance |
芯片材质 Die material |
胶体颜色 Lens color |
发光颜色 Emitting color |
|
mm |
±0.2mm |
InGaN |
Blue diffused |
Blue |
二、光电参数 Photo electricity Parameter
（环境温度 Ambient temperature：25℃ 湿度humidity：RH60%）
|
项目 Item |
符号 Symbol |
测试条件 Testcondition |
最小值 Min |
典型值 Type |
最大值 Max |
单位 Unit |
|
正向电压 Forward voltage |
VF |
IF=20mA |
2.6 |
/ |
3.4 |
V |
|
反向电流 Reverse current |
IR |
VR=5V |
/ |
/ |
10 |
μA |
|
发光强度 Luminous intensity |
IV |
IF=20mA |
350 |
700 |
/ |
mcd |
|
主波长 Dominant wavelength |
λd |
IF=20mA |
465 |
/ |
475 |
nm |
|
半光强角 Viewing Angle |
2θ1/2 |
IF=20mA |
/ |
30 |
/ |
deg. |
备注：亮度测试公差±15%、波长测试公差±1nm、正向电压测试公差±0.05V
Remark：The tolerance of intensity:±15%, The tolerance of wave length:±1nm,The tolerance of forwards voltage: ±0.05V. Only reference for above data when testing.
三、极限参数 Absolute Maximum Rating
（环境温度 Ambient temperature：25℃ 湿度 Humidity：RH60%）
|
项 目 Item |
符号 Symbol |
数值 Value |
单位 Unit |
备注 Remark |
|
正向电流 Forward Current |
IF |
25 |
mA |
--- |
|
散耗功率 Power Dissipation |
Pd |
100 |
mw |
--- |
|
工作环境温度 Operation temperature |
Topr |
-40to+85 |
℃ |
--- |
|
贮藏温度 Storage temperature |
Tstg |
-40to+100 |
℃ |
--- |
|
焊接温度 Soldering temperature |
Tsol |
260±5 |
℃ |
Less than 5 Second |
