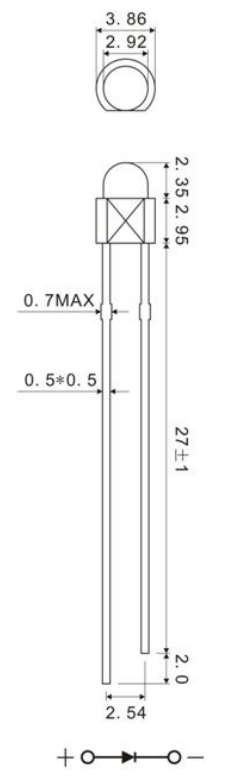

一、外形图 Outline dimensions：
|
单位 Unit |
公差 Tolerance |
芯片材质 Die material |
胶体颜色 Lens color |
发光颜色 Emitting color |
|
mm |
±0.2mm |
InGaN |
White Diffused |
White |
二、光电参数 Photo electricity Parameter
（环境温度 Ambient temperature：25℃ 相对湿度 Humidity：RH 60%）
|
项目 Item |
符号 Symbol |
测试条件 Test condition |
最小值 Min |
典型值 Type |
最大值 Max |
单位 Unit |
|
正向电压 Forward Voltage |
VF |
IF=20mA |
2.8 |
/ |
3.4 |
V |
|
反向电流 Reverse Current |
IR |
VR=5V |
/ |
/ |
10 |
μA |
|
发光强度 Luminous Intensity |
IV |
IF=20mA |
1930 |
/ |
6000 |
mcd |
|
色度坐标 Chromatically Coordinate |
X |
IF=20mA |
/ |
0.265 |
/ |
/ |
|
Y |
/ |
0.265 |
/ |
|||
|
半光强角 Viewing Angle |
2θ1/2 |
IF=20mA |
/ |
60 |
/ |
deg |
备注：亮度测试公差±15%，波长测试公差±1nm，正向电压测试公差±0.1V，（X,Y）坐标偏差±0.01。
Remark: The tolerance of intensity ±15%, the tolerance of wavelength ±1nm, the tolerance of forwards voltage± 0.1V, the tolerance on each Hue(X,Y)bin is±0.01 .Only reference for above when testing.
三、极限参数 Absolute Maximum Rating
（环境温度 Ambient temperature：25℃ 相对湿度 Humidity：RH 60%）
|
项目 Item |
符号 Symbol |
数值 Value |
单位 Unit |
备注 Remark |
|
正向电流 Forward Current |
IF |
30 |
mA |
|
|
峰值正向电流* Peak Forward Current* |
IFP |
50 |
mA |
|
|
功耗 Power Dissipation |
PD |
102 |
mW |
|
|
工作环境温度 Operation Temperature |
Topr |
-40 to +90 |
℃ |
|
|
贮藏温度 Storage Temperature |
Tstg |
-40 to +85 |
℃ |
|
|
焊接温度 Soldering Temperature |
Tsol |
260±5℃ |
℃ |
Less than 5 Second |
*注：脉冲宽度≤0.1ms，占空比≤1/10 *Note : pulse Width≤0.1ms,Duty≤1/10
